データリンクは生きているのにデータセンターが全断！　原因は？：羽ばたけ！ネットワークエンジニア（17）（2/2 ページ）

» 2019年06月24日 05時00分公開

ルーター独自機能で職人技の対策

　オンライン業務終了後の夜間、故障したスイッチを交換して障害前の構成に戻した。しかし、障害対策はこれでは終わらない。今回と同様の「データリンクは正常だがフレームの転送ができない」障害が次に起きた際、自動でバックアップ経路に切り替わるように工夫しなければならない。この対策は障害発生当日に完了というわけには行かない。

　ネットワークとデータセンターの接続例を図2に示す。この構成ではネットワーク側のルーターとデータセンター側のL3スイッチの間でダイナミックルーティングプロトコルであるOSPF（Open Shortest Path First）を使って経路の正常性の監視や切り替えをできるようにしている。これならリンクダウンでも、パケットの転送不能でも異常を検出して経路を切り替えることができる。

図2　データセンター接続の例

　ただし、図2のような構成を今回の障害対策として採用するとかなり大きな変更になるため、設計や事前試験に工数がかかる。現地で現用の機器を利用し、短時間で確認試験と構成変更を進めることは難しい。

　そこで、このネットワークの担当SEが考え出したのが図3の方法だ。これまでネットワーク側には開示されていなかったが、データセンターのLANにはL3スイッチがある。従来の拠点側のルーターからデータセンター側のルーターへのping監視に加えて、データセンター側のルーターからL3スイッチへのpingを追加することにしたのだ。

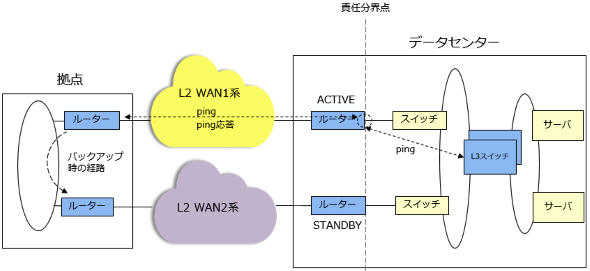

図3　図1に示した障害の対策

　こうするとスイッチが「データリンク正常、フレーム転送不可」の障害を起こすとping応答がなくなり、データセンター側のルーターは拠点側ルーターからのpingに対しても応答を止める。これによって拠点ルーターは経路を切り替えることになる。

　この方法だとデータセンター側のルーターにping監視を追加するだけなので設計はシンプルで、設定変更や確認試験も簡単にできる。

　今回の障害の経験からネットワークとデータセンターの接続について学び直すことができ、ネットワークの世界には独自機能を生かした職人的な工夫の余地がまだまだあることが分かった。
