自治体における「ネットワーク分離」のポイント：市区町村の情報セキュリティ（3）（2/2 ページ）

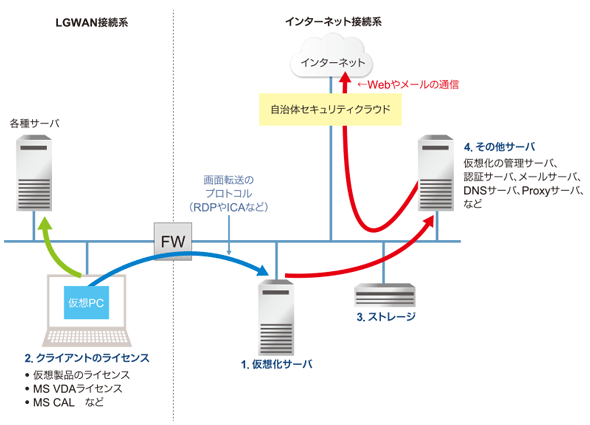

ネットワーク分割環境の構成例

通信の流れ

　では、この環境で実際の通信はどのように流れるのでしょうか。上図で説明します。LGWAN系の物理PCからLGWAN接続系の各種サーバには、WebサーバであればHTTPなどのプロトコルで通信します（図の緑矢印）。

　次に、インターネット接続系のネットワークにアクセスするには、画面転送プロトコル（RDP、ICA、PCoIPなど）を利用して、インターネット接続系にある仮想サーバにアクセスします（図の青矢印）。その仮想サーバから、メールであればメールサーバを経由してSMTPプトロコル、Web閲覧であればプロキシサーバを経由して外部のインターネットにHTTP（またはHTTPS）にて通信をします（図の赤矢印）。

　ここでメールアドレスに関して補足します。ネットワークを分離すると、LGWAN系のメール（lg.jpドメイン）とインターネット接続系のメール（市区町村.jpなどの独自ドメイン）は、当然ながら分けられることになります。つまり、2つのメールアドレスができます。実際に2つのメールアドレスを使っている市区町村もありますが、2つのメールアドレスを持つのは普通は手間でしょう。

　こうした場合は、DNSやメールサーバを適切に設定することで、1つのメールアドレスで運用することが可能です。ネットワークが分かれているので、LGWAN接続系とインターネット接続系のそれぞれのPCでメールの設定を行い、メールサーバも別々にします。

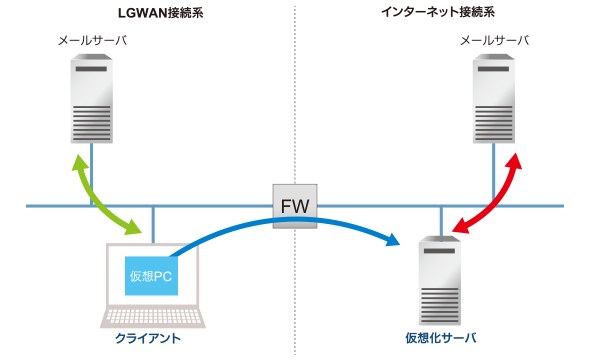

　具体的には、LGWANセグメントのメールは、LGWAN接続系の端末からLGWAN接続系のメールサーバに送ります（下図の緑矢印）。インターネット接続系も、仮想PCからインターネット接続系の仮想化サーバに接続し（下図の青矢印）、そこからインターネット接続系のメールサーバにメールを送ります（下図の赤矢印）。受信経路も同じで、インターネット系のメールはインターネット系のメールサーバに、LGWAN系のメールはLGWAN系のメールサーバに届くようにできます。これは、DNSの設定などで対応可能です。

ネットワーク分離環境でのメールの管理イメージ

　しかし、これには運用上の問題もあります。ネットワークが分離されると、メインではないシステム側に届いたメールを確認するには、その都度システムにログインをしなければいけません。また、インターネット系に届いたメールの添付ファイルを、どうやってLGWAN系に取り込むかも課題です。このあたりの仕組みに関しては、別途「無害化」の回で解説予定です。

ネットワーク分離の価格低減の方法

　ネットワーク分離に伴い、物理であれ仮想であれ、追加でPCを用意することになります。もし職員が1000人いるのであれば、1000人分のPC環境を準備する必要があります。また、OSの費用やシンクライアントを実現するライセンス費用も必要です。これらの費用は、各市区町村にとって悩みの種でしょう。強靭性向上の4要件の中で、もっとも費用的な負担が大きいのがこの「ネットワーク分離」なのです。

　では、ネットワーク分離の予算を抑えるにはどうすればいいのでしょうか？ ここからは、そんな価格低減の工夫について紹介します。

1．方式を組み合わせる

　例えば、VDI方式は柔軟性の高いシステムですが、費用が一番高いので、利用者の業務に応じて、必要最小限の台数だけをVDIにします。残りの定型的な業務の利用者は、RDSやブラウザ仮想化を利用します。また、物理PCと組み合わせるのも1つの選択肢です。

2．利用する台数を減らす

　インターネット接続やインターネットメールを、職員全員が使う必要がないということをよく耳にします。そうであれば、全員分の環境を構築するのではなく、必要な分だけ準備したり、共用端末を用意したりするのも手です。特に出先の環境では、複雑な構成を組むのは大変です。また、最初は数台の導入によるスモールスタートから始め、予算に応じて規模を拡大していくのもいいでしょう。

3．Linuxベースのシステムを利用する

　Windows系で仮想環境の見積もりを取得すると、ライセンス費用の高さに驚かれることがよくあります。実際、Windows系ではライセンス費用がかなりの比重を占めます。一方、Linuxベースであれば、そうした費用はかなり安くなるか、または無料になります。XRDPでLinuxのサーバにリモートアクセスすれば、特にライセンス費用を発生させずにLinuxの仮想端末を利用できます。

　ただし、操作面でWindowsとの違いがあったり、IE（Internet Explorer）が使えないなどの制約、または保守の面での難しさもあります。そこで、ブラウザ仮想化に特化して利用するのも選択肢の1つです。費用面ではかなり安く構築することができますし、Linux版のブラウザ仮想化のパッケージ製品もあります。テスト環境で事前評価をした上で、検討されるのがいいでしょう。

4．アプリケーションソフトの導入を必要最小限にする

　LGWAN接続系とインターネット接続系で、それぞれアプリケーションソフトを購入すると、ライセンス費用が高くなります。インターネット接続系ではアプリケーションソフトはライセンス数を最小限にするとか、Microsoft OfficeはViewerなどの機能を絞った無料版を活用する方法もあります。

　さて、本稿では、ネットワーク分離の、特に仮想環境による実現方法について解説をしてきました。仮想環境を構築する際には、確認・検討することはとてもたくさんあります。例えば、「二要素認証がうまく利用できるか」「仮想サーバのスペックをどうするか」「仮想環境でソフトウェアが正常に動作するか」「プリンタをどのように配置するのか」「運用保守は誰がやるのか」など、ここに挙げ出すとキリがありません。使い勝手の良しあしは業務効率にも影響しますから、仮想環境構築の際には実績のある構築ベンダーと相談するなど、事前評価をきちんとした上で、最適なシステムを構築することをお勧めします。
